CILINDROS HIDRAULICOS
NORMALIZADOS MODELO CHT

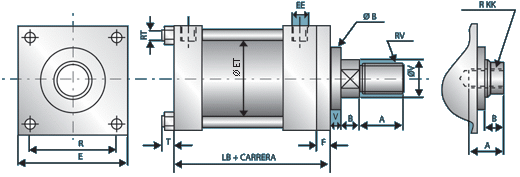

TABLA DE DIMENSIONES GENERALES


|  N: Vástago normal   -   I: Vástago intermedio   -   S: Vástago super  |
Ĝ INTERIOR
CILINDRO		 1,5" 2" 2,5" 3" 3,25" 3,5" 4" 4,5" 5" 6" 8" 10"
ĜV N 16 22,22 25,4 31,75 35 38,1 44,45 44,45 50,8 63,5 88,9 88,9
I 19,1 25,4 31,75 38,1 38,1 44,45 50,8 50,8 63,5 76,2 101,6 115
S 25,4 35 35 44,45 44,45 50,8 63,5 63,5 76,2 88,9 125 125
RV
(UNF)		 N 1/2 3/4 7/8 1 1 1/8 1 1/4 1 1/4 1 1/4 1 1/2 2 3 3
I 5/8 7/8 1 1 1/4 1 1/4 1 1/2 1 1/2 1 1/2 2  2 1/2 3 1/2 3 3/4
S 7/8 1 1 1/8 1 1/2 1 1/2 1 3/4 2 2 2 1/2 3 4 4
RKK
(UNF)		 N 7/16 5/8 3/4 7/8 7/8 1 1 1 1 1/2 1 7/8 2 2 1/2
I 1/2 3/4 7/8 1 1 1 1/4 1 1/4 1 1/4 1 7/8 2 2 1/2 3
S 3/4 7/8 1 1 1/4 1 1/4 1 1/2 1 1/2 1 1/2 2 2 1/2 3 3 1/4
A N 19 30 28 38 41 45 50 50 57 76 89 89
I 25 28 38 45 45 50 57 57 76 82 101 114
S 28 41 41 50 50 57 76 76 82 89 140 140
ĜB N 28 34 38 48 51 52 60 60 66 82 108 108
I 32 38 48 52 52 60 66 66 82 95 120 133
S 38 50 50 60 60 66 82 82 95 108 145 145
B N 10 12 13 14 15 16 19 19 22 25 25 25
I 11 13 14 16 16 19 22 22 25 25 25 25
S 13 15 15 19 19 19 25 25 25 25 25 25
V N 6 7 6 6 6 10 4 4 4 7 7 7
I 8 7 10 10 10 10 7 7 7 7 7 7
S 13 10 10 10 10 13 7 7 7 7 7 7
F 9 16 16 19 19 19 25 25 25 25 25 43
LB 127 134 137 158 159 169 169 169 181 213 267 351
T 10 11 13 13 15 15 16 18 20 22 27 35
RT (NF) 3/8 3/8 1/2 1/2 9/16 9/16 5/8 5/8 3/4 1 1 1/4 1 1/2
R 42 52 65 76 83 90 97 110 126 146 190 245
E 63 76 89 100 114 120 127 140 165 190 241 321
EE (NPT) 3/8 3/8 1/2 1/2 3/4 3/4 3/4 3/4 3/4 1 1 1/2 1 1/2
ĜET 48 60 76 89 101 101 114 127 141 168 218 273
