N : Vastago Normal         I : Vastago Intermedio        S : Vastago Super

Interior

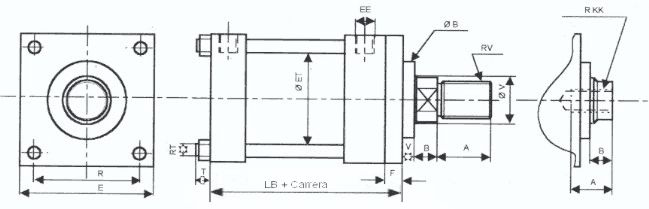

CILINDRO		 1,5" 2" 2,5" 3" 3,25" 3,5" 4" 4,5" 5" 6" 8" 10"
ØV N 16 22,22 25,40 31,75 35 38,10 44,45 44,45 50,80 63,50 88,90 88,90
I 19,1 25,40 31,75 38,10 38,10 44,45 50,80 50,80 63,50 76,20 101,6 115
S 25,40 35 35 44,45 44,45 50,80 3,50 63,50 76,20 88,90 125 125
RV
(UNF)		 N 1/2 3/4 7/8 1 1/8 1 1/4 1 1/4 1 1/2 1 1/2 1 3/4 2 1/4 3 1/4 3 1/4
I 5/8 7/8 1 1/8 1 1/4 1 1/4 1 1/2 1 3/4 1 3/4 2 1/4 2 1/2 3 3/4 4
S 7/8 1 1/4 1 1/4 1 1/2 1 1/2 1 3/4 2 1/4 2 1/4 2 1/2 3 1/4 4 1/2 4 1/2
RKK
(UNF)		 N 7/16 5/8 3/4 7/8 1 1 1/8 1 1/4 1 1/4 1 1/2 1 7/8 2  2 1/2
I 1/2 3/4 7/8 1 1/8 1 1/8 1 1/4 1 1/2 1 1/2 1 7/8 2 2 1/2 3
S 3/4 1 1 1 1/4 1 1/4 1 1/2 1 7/8 1 7/8 2  2 1/2 3 3 1/4
A N 19 30 28 38 41 45 50 50 57 76 89 89
I 25 28 38 45 45 50 57 57 76 82 101 114
S 28 41 1 50 50 57 76 76 82 89 140 140
ØB N 28 34 38 48 51 52 60 60 66 82 108 108
I 32 38 48 52 52 60 66 66 82 95 120 133
S 38 50 50 60 60 66 82 82 95 108 145 145
B N 10 12 13 14 15 16 19 19 22 25 25 25
I 11 13 14 16 16 19 19 22 22 25 25 25
S 13 15 15 19 19 22 25 25 25 25 25 25
V N 6 7 6 6 6 6 6 7 7 7 7 7
I 8 7 10 10 10 10 10 10 10 7 7 7
S 13 10 10 10 10 10 10 10 10 7 7 7
F 9 16 16 19 19 19 22 22 22 25 25 43
LB 127 134 137 158 159 169 169 169 181 213 267 351
T 10 11 12 13 15 15 16 18 20 22 27 35
RT"L"(NF) 5/16 3/8 7/16 1/2 9/16 9/16 5/8 5/8 3/4 1 1 1/4 1 1/2
RT"P"(NF) 3/8 1/2 1/2 1/2 5/8 5/8 5/8 3/4 7/8 1 1 1/4 1 3/4
R 42 52 65 76 83 90 97 110 126 146 190 245
E 63 76 89 100 14 120 127 140 165 190 241 321
EE "L" 3/8 3/8 3/8 1/2 1/2 1/2 1/2 1/2 3/4 3/4 1 1
EE "P" 1/2 1/2 1/2 /2 3/4 3/4 3/4 3/4 3/4 1 1 1/2 1 1/2
ØET"L" 44 60 73 89 95 101 114 127 141 168 219 273
ØET"P" 48 63 76 89 101 112 127 141 152 178 240 305
